本文是關于一種散熱組件、電腦散熱風扇座與電腦，尤其是一種可快速拆裝電腦散熱風扇的散熱組件、電腦散熱風扇座與電腦。

散熱組件為電腦中常見的構件，常用于降低發熱元件(例如中央處理器)的溫度。先前技術的散熱組件通常至少包括電腦散熱風扇與散熱鰭片，其間是以螺絲進行鎖固。然而，由于電腦散熱風扇所產生氣流在散熱的同時還會帶進灰塵等微粒，導致散熱組件在使用一段時間之后，鰭片與鰭片之間，或是電腦散熱風扇座與鰭片之間將累積灰塵，如不將灰塵去除將會降低散熱組件的散熱效率，因此衍生出清理積塵的問題。

由于先前技術的散熱組件常以四個螺絲直接將電腦散熱風扇鎖固于散熱鰭片上,若要清理其內部灰塵，必須利用螺絲起子拆卸螺絲，才能將電腦散熱風扇與散熱鰭片分離，而完成清除積塵后又必須再將螺絲鎖回，如此繁瑣的拆裝過程并不符合經濟效益。

另外，先前技術用來固定電腦散熱風扇座與鰭片的螺絲，因其鍍有鎳等物質，并不符合歐盟的危害物質限用令(Restriction of Hazardous Substance, ROHS)， 因此將影響散熱組件在外銷市場上的風險。

因此，有必要提供一種可快速拆裝電腦散熱風扇的散熱組件，以改善先前技術所存在的問題。

實用型內容

本文的目的是提供一種可快速拆裝電腦散熱風扇的散熱組件。

本文的另一目的是提供一種用于連結電腦散熱風扇與散熱鰭片的電腦散熱風扇座。本文的又一目的是提供一種具有可快速拆裝電腦散熱風扇的散熱組件的電腦。

為達成上述的目的，本文具有可快速拆裝電腦散熱風扇的散熱組件的電腦包括發熱元件與散熱組件。散熱組件包括電腦散熱風扇、電腦散熱風扇座與散熱鰭片。電腦散熱風扇連結于電腦散熱風扇座，電腦散熱風扇座連結于散熱鰭片。其中，電腦散熱風扇座包括容置部、至少一第一卡固部與第一扳動部。其中，容置部可容置電腦散熱風扇;至少一第一卡固部是與容置部相連結，至少一第一卡固部可卡固電腦散熱風扇;以及第一扳動部，其是與至少一第一卡固部其中之一第一卡固部相連結，通過作動第一扳動部可將電腦散熱風扇取出容置部。

根據本文的其中一實施方式，第一卡固部為卡榫，其數量為二個，其中一卡固部包括導引邊，用以引導電腦散熱風扇置入該容置部。電腦散熱風扇座包括與容置部相連結的第二卡固部，其為卡榫，其數量為二個。散熱鰭片具有與第二卡固部相配合的二溝槽，使得二第二卡固部可分別卡固于二溝槽。第二扳動部與其中一第二卡固部相連結，通過作動第二扳動部以便將容置部與散熱鰭片分離。

借助上述構造，本文提供一種可快速拆裝電腦散熱風扇的散熱組件、電腦散熱風扇座與電腦，當電腦散熱風扇取出電腦散熱風扇座時不需使用輔助工具。因此，當清理其內部灰塵時，就可避免原先需利用螺絲起子拆卸螺絲將電腦散熱風扇與散熱鯖片分離，而完成清除積塵后又必須再將螺絲鎖回的繁瑣的拆裝過程，因此更符合經濟效益。同時因散熱組件不需使用螺絲，可降低零件與組裝的成本。

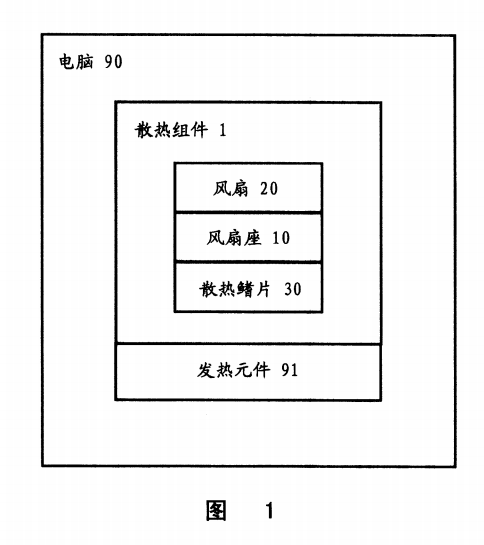

圖1是本文的具有可快速拆裝電腦散熱風扇的散熱組件的電腦的示意圖。

圖2是本文可快速拆裝電腦散熱風扇的散熱組件的立體圖。

圖3是本文可快速拆裝電腦散熱風扇的散熱組件的立體分解圖。

圖4是本文電腦散熱風扇座的側視圖。

為讓本文的上述和其他目的、特征和優點能更明顯易懂，下文特舉出本發明的具體實施例，并配合附圖進行詳細說明如下。

請先參考圖1關于本文具有可快速拆裝電腦散熱風扇的散熱組件的電腦90的示意圖。具有可快速拆裝電腦散熱風扇的散熱組件的電腦90包括發熱元件91與散熱組件1。散熱組件1與發熱元件91相連結，散熱組件1是用于處理(散發)發熱元件91所產生的熱量。在本文的- -實施例中，發熱元件91為電腦90運作時會產生高熱量的元件，例如中央處理器或北橋芯片，但本文并不以此為限。

請參考圖2關于本文可快速拆裝電腦散熱風扇的散熱組件1的立體圖。散熱組件1包括電腦散熱風扇20、電腦散熱風扇座10與散熱鰭片30。電腦散熱風扇20連結于電腦散熱風扇座10，電腦散熱風扇座10連結于散熱鯖片30。接著請參考圖3關于本文可快速拆裝電腦散熱風扇的散熱組件1的立體分解圖。于本實施例中，電腦散熱風扇座10包括容置部11、兩個第一卡固部12、第一扳動部14、兩個第二卡固部16、第二扳動部17與兩個止擋部18。 由于電腦散熱風扇20是大致呈四方形，因此，與電腦散熱風扇20 相連結的電腦散熱風扇座10的外圍也大致呈四方形。

其中，容置部11可容置電腦散熱風扇20。兩個第一卡固部12分別位于電腦散熱風扇座10的對邊位置，二個第一卡固部12是與容置部11相連結。第一卡固部12可卡固電腦散熱風扇20，當電腦散熱風扇20置入容置部11時，電腦散熱風扇20與第一卡固部12之間為緊配合。于本實施例中，第一卡固部12為卡榫，但本文并不以此為限。

接著請一并參考圖3與圖4,圖4為本文電腦散熱風扇座的側視圖。為了便于將電腦散熱風扇20容置于電腦散熱風扇座10的容置部11,每一第一卡固部12包括導引邊13，導引邊13為一斜邊，用以將電腦散熱風扇20平順地置入容置部11。

第一扳動部14是與兩個第一卡固部12的其中一第一卡固部12 相連結，由于電腦散熱風扇座10 為具有可撓度的塑膠類材質，因此當扳動第一扳動部14時，將使二個第一卡固部12 之間的距離增加，此時電腦散熱風扇20與第一卡固部12之間;便脫離相互卡固的狀態，因此便可輕易地將電腦散熱風扇20與電腦散熱風扇座10分離。

二個第二卡固部16是與容置部11相連結，第二卡固部16可固定于散熱鰭片30。兩個第二卡固部16位于電腦散熱風扇座10的對邊位置，且與兩個第一卡固部12不同的邊上，也即第二卡固部16與第一卡固部12是交錯排列布置，其目的在于分散應力的分布，避免第一卡固部12與第二卡固部16設置于相同邊時，因產生應力集中而造成電腦散熱風扇座10的損壞。于本實施例中，第二卡固部16為卡榫。
