在現有的電腦機箱中，各部件同一中心最多只能裝80、90CM或80、90、120、140CM其中的一-種散熱風扇，不能同時兼容80，90，120， 140CM 四種散熱風扇。使用者在散熱風扇規格的選擇上不感到不便。

本文的目的在于提供一種同一中心能兼容至少三種尺寸散熱風扇的電腦機箱。

本文的目的可以這樣實現，設計一種具有可安裝多種規格散熱風扇面板的電腦機箱，包括箱體、安裝在箱體上的面板，面板上設置一通風口，所述通風口中心為中心點在面板上設置至少三種規格的散熱風扇安裝孔。

本文通風散熱風扇的安裝規格可以根據使用者的需要在規定的四種散熱風扇中進行選取，以滿足使用者的部分需求。

以下結合實施例對本文作進一步的描述。

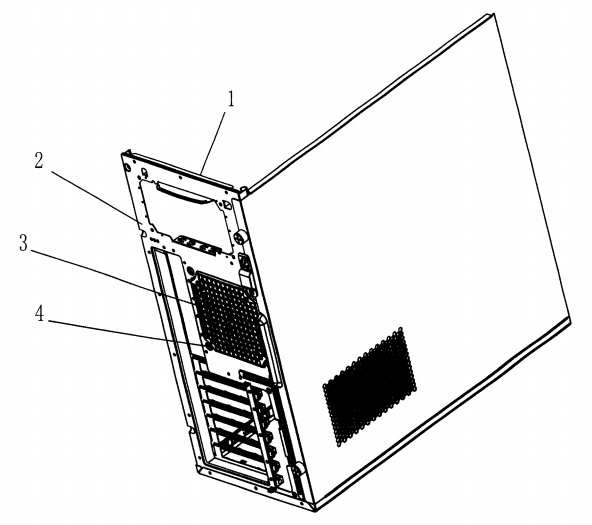

如圖1、圖2所示，一種具有可安裝多種規格散熱風扇面板的電腦機箱，包括箱體1、安裝在箱體上的面板2,面板上設置一通風口3，所述通風口3中心為中心點在面板上設置至少三種規格的風扇安裝孔4。在選好散熱風扇規格后，通過緊固件6固定在面板2上。

所述面板2為前面板、后面板、側面板之一。散熱風扇通常安裝在前面板或后面板上。圖1中所示的是后面板，圖2、圖3所示的是前面板。

如圖3所示，所述散熱風扇的規格為80、90、 120 和140厘米之一，散熱風扇5通過緊固件6固定在面板2上。本實施例中采用的140厘米規格的散熱風扇。

所述緊固件6為螺釘，散熱風扇安裝孔4為螺孔。緊固件6采用螺釘是通用方式。

還設置適用于80或90厘米規格散熱風扇的封罩，該封單的外緣尺寸與通風口3尺寸相同，中間開口的尺寸與80或90厘米規格散熱風扇的外緣尺寸配合，該封罩通過120或140厘米規格的安裝孔由緊固件固定在面板上。

如圖1、圖2所示，所述通風口3由若干小孔組成。現有機箱的通風口通常在開口處設置若F小孔群組來達到通風的目的。也可以為一個大孔的方式。

如圖2所示，所述散熱風扇安裝孔4每種規格設有四個，星四角分布。現有的散熱風扇都是在四角上設置安裝通孔，因此面板上的安裝孔4與散熱風扇的安裝通孔相對應。

本文在面板上預先設置四款不同規格散熱風扇的安裝孔，便于使用者選擇，而不用另行轉孔。
